Регулируемая нагрузка для испытания источников питания

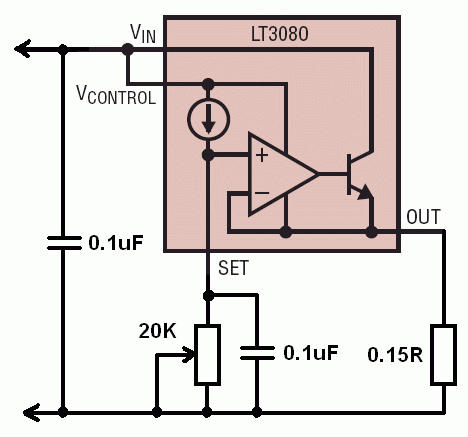

Это несложное устройство позволяет проверять источники питания постоянного тока, разряжать аккумуляторы фиксированным током, стабилизировать ток для разнообразных экспериментов и т.д. Оно собрано на микросхеме LT3080 и еще нескольких элементах.
Параметры:
– Напряжение питания – 2…15 вольт.
– Рабочий ток – от микроампер до 1.3 ампера.
Для работы последовательно с этой нагрузкой включается мультиметр в режиме измерения тока (с пределом в 10 А), переменным резистором устанавливают потребляемый ток. Этот ток не будет зависеть от напряжения источника питания (изменяющегося в разумных пределах).

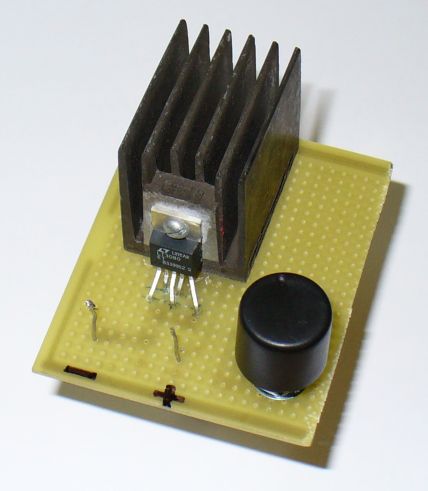

Микросхема (в корпусе TO-220) установлена на радиаторе. Все детали закреплены на отрезке макетной платы.
Возможные усовершенствования:
– Добавление диода последовательно со всей схемой для исключения «переполюсовки».
– Включение второго переменного резистора (1…2 кОм) последовательно с первым для плавной регулировки тока.
Денис Нечитайлов, UU9JDR
30.10.2009
