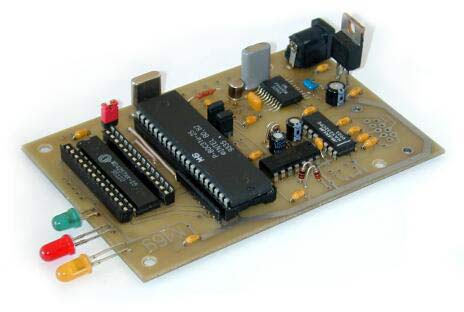

KISS TNC на скорости 1200/2400/4800 бод на модемном чипе FX469 и контроллере 80c31
(из старых разработок)
- Скорость работы в эфире 1200/2400/4800 бод
- Полностью совместим со спецификацией KISS TNC
- На скорости 1200 бод, к сожалению, использует модуляцию, отличающуюся от принятой в пакетных сетях
- На скоростях 2400 и 4800 бод совместим с PSK-модемами разработки US2II
Схема контроллера.
Прошу прощения за следующие ошибки:
- Выводы 1 и 11 микросхемы U5 (LS373) перепутаны;
- Выводы 22 и 27 микросхемы U7 (62256) перепутаны;
- Микросхема U1 должна быть 4049 (561ЛН2, КМОП), а не 74LS04 (ТТЛ).
- У разъема P1 неверная нумерация контактов, поэтому стандартный DB9 впаять прямо в плату не удастся.
- На схеме не обозначена резисторная сборка (8 резисторов номиналом 4.7 – 10 кОм), которая обозначена на рисунке печатной платы.
Джампер JP3 снят, если используется процессор 8051 с программой во внутреннем ПЗУ, и закорочен при использовании внешнего ПЗУ.
Микросхема U7 – кэш-память (32 кб) из негодной материнской платы.
Джамперы JP1 и JP2 определяют скорость работы в эфире:
- 1200 бод – JP2 замкнут
- 2400 бод – оба джампера замкнуты
- 4800 бод – JP1 замкнут
Элементы U1A и U1B – «сторожевой таймер», сбрасывающий процессор при отсутствии импульсов в цепи NRZO.
Элементы Q1, Q2 и U1C в этой реализации программы не используются, как и R1, R2, R5, R6, R8, R9, D3 и D4.
Печатная плата.
Внутренняя программа процессора.
- Исходный текст. BIN-файл для скорости RS-232 порта 9600 бод
- BIN-файл для резонатора 12 МГц (RS-232 на скорости 4800 бод)
Автор не имеет возможности изготавливать печатные платы или наборы для сборки контроллера.
Денис Нечитайлов (UU9JDR)
